Светодиодные светильники для складов

В данной статье мы будем разбирать наиболее популярные и наиболее эффективные типы светильников для складов, отметим преимущества и недостатки систем освещения.

Небольшая ремарка: если Вы попали сюда в поисках самого светильника, можно обратиться сюда:
https://geolighting.ru/uslugi/priobretenie

Склад – с первого взгляда объект простой, однако решить
проблему освещения подобного объекта можно разными способами.

Некоторые из них приходят в голову сами собой, они банальны, повесили лампу и
забыли.

Однако, если подойти с умом к решению вопроса, или привлечь грамотного специалиста, вы сможете сэкономить на складском освещении внушительные суммы,  что является прямым увеличением Вашей прибыли.

Типы складов и
применение светильников

склад напольного хранения

Самый распространённый тип складов, характерный размещением объектов, на полу.

Типичная норма освещённости на полу 50 – 75лк, однако современное общество не всегда готово мириться с нормативами советского периода, когда лампы были желтее, а трава зеленее, и хотят «поярче».
Исходя из практики, я советую клиентам ориентироваться на норму в 100 лк. Эта освещённость весьма комфортна для глаза, её достаточно, чтобы различить на расстоянии нескольких метров  практически любой объект, крупнее спичечного коробка.
Читать книги, конечно, при таком освещении – не самая удачная затея.

В то же время, такая норма не будет сильно подъедать Ваш
бюджет на затрату электроэнергии для освещения. Современные, высокоэффективные
системы освещения позволяют так же располагать их не особо кучно, что ещё и
позволит сэкономить на монтаже и проводке.

Не эффективные типичные светильники для складов напольного хранения.


 — Светильник для высоких пролётов «кастрюля» с лампой ДРЛ

Классический светильник, хорошо знакомый всем, кто часто
сталкивается с подобными помещениями.

Система проста как 3 копейки, малоэффективная, дающая низкокачественный, но всё же свет. Подобные системы сегодня себя изживают.
Световой поток лампы, установленной в светильник в районе 55 лм/Вт.
В светильнике установлен ПРА, для пуска лампы, потребляющий сверху порядка 25%.
Сам светильник поглощает ещё около 30% светового потока лампы на самозатенениях и переотражениях.

К плюсам можно отнести разве что удобную замену лампы, хотя
при кажущейся дешевизне, если светильник расположен достаточно высоко,
стоимость замены лампы с использованием специальной техники может обойтись в
несколько тысяч. К тому же, утилизация ртутьсодержащих ламп – ещё одна статья
расходов бюджета.

— Светодиодная лампа высокой мощности (обычно 30-100 Вт)

Это решение весьма популярно. Светодиодная лампа имеет
больший ресурс, чем ДРЛ, более эффективно расходует электричество, даёт более
качественный свет (ну, если не прямо самая дешёвая).

Не лишён такой подход и минусов:

1) Если лампа не качественная, перегореть она может ещё быстрее ДРЛ

2) Светодиодный светильник (а лампа – это тот же светильник, только вместо
проводов у неё цоколь) это сложное устройство, содержащее в себе
микроэлектронные компоненты. Габариты лампы обычно не позволяют разместить в
себе сложные защитные компоненты. Естественно, не качественное питание может
повлиять на драйвер не лучшим образом – удостоверьтесь, что с точки зрения
электричества все смонтировано грамотно, в цепи присутствует необходимая защита
и стабилизаторы!

3) Светодиодные лампы питаются от сети 220 (точнее 230 –
современный стандарт) вольт, а потому, просто взять и заменить ДРЛ лампу на
светодиодную не получится. Потребуется дополнительная доработка каждого
светильника, избавление его от ПРА.

4) Лампа довольно сильно греется из за высокой мощности и
компактных размеров. Желательно снимать со светильника саму «кастрюлю –
рефлектор», для лучшего охлаждения корпуса лампы, да и за ненадобностью (уточню
ниже).

Эффективные светильники для складов напольного хранения.

— Светодиодная «кастрюля» (хйбэй)

Наиболее распространённый и самый актуальный на сегодня
вариант.

Благодаря внушительным габаритам корпуса, внутри можно разместить все
необходимые компоненты для надёжной работы драйвера.

Корпус-радиатор эффективно отводит тепло от светодиодов, уменьшая скорость
падения светового потока (деградации) со временем.

Средняя энергоэффективность колеблется от 90 до 140 лм/Вт. Обратите внимание,
если заменить старый светильник на такой из расчёта 1 на 1, освещённость может
подняться аж в 3 раза. Это актуально, если старая система освещения вызывала
праведный гнев персонала, однако, если вы хотите разумно подойти к вопросу –
имеет смысл сделать профессиональный светотехнический расчёт для
переоборудования склада (или освещения нового). Это позволит получить ровно
такое количество светильников, которое Вам необходимо и достаточно для
плодотворной работы в помещении и при этом сэкономит бюджет на электроэнергии,
закупке, монтаже и обслуживании.


склад стеллажного хранения

В отличии от склада напольного
хранения, склад стеллажного хранения достаточно интересный и сложный объект.
Его освещение имеет определённые нюансы и грамотный подход к вопросу позволит
подобрать весьма энергоэффективную систему, приносящую ежемесячно не малые
суммы (высвобождаемые средства).

Суть освещения складов
стеллажного хранения заключается в том, чтобы равномерно осветить узкий продолговатый
проход и сами стеллажи с большой высоты.

Не эффективные типичные светильники для складов стеллажного хранения:

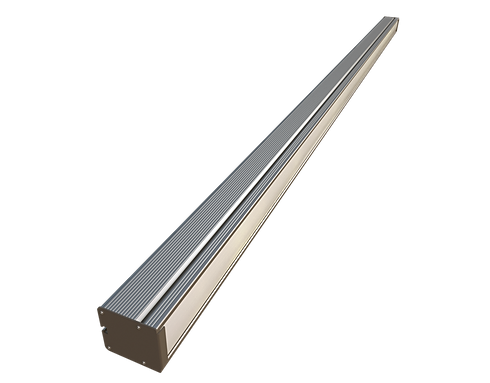

  1. Светильники продолговатые, обычно 1200, 1500мм или «линейные» светильники, как их ещё любят называть.

Суть выбора этих светильников для складов обычно заключается в том, что их форма схожа с формой прохода и можно предположить, что раз светильник длинный, то и светит он «длиннее». В такой догадке есть доля истины, но, к сожалению, работает это иначе.
Разница в световом «пятне» на полу, между светильником круглым и продолговатым будет минимальна, а именно отличаться фактически на отличие длины корпусов изделий, а чем выше Ваше помещение, тем меньше эта разница будет ощущаться.


Ко всему прочему, склады стеллажного хранения, обычно, имеют внушительные высоты – 9-12м.  Одно из свойств света такого,  что освещённость падает в 2 раза быстрее, чем увеличивается расстояние до освещаемого объекта.
Два этих обстоятельства делают подобную систему малоэффективной – верхние ярусы будут освещены, а на полу воцариться полумрак.

2. Светодиодные кастрюли, о которых написано выше

Светильник светодиодный для высоких пролетов PHB UFO 02 200w

Популярный вариант, однако не
самый эффективный.



Свет — довольно хитрая штука, его можно направлять.

Направлять плафонами –рефлекторами, что было весьма эффективно, когда в
светильнике располагалась лампа, излучающая во все стороны. Рефлекторы собирали
весь этот свет и после многократного переотражения от стенок, направляли его к
выходу из светильника, при этом поглощая на все эти процессы и самозатенение
корпуса лампы порядка 30% света.

Стандартный современный светодиод
белого света имеет особенность – весь его свет направлен в  одну сторону, а угол освещения (раскрытия
светового пучка) составляет порядка 120 градусов.

Безусловно, это эффективнее, чем лампа в плафоне или цоколе, однако для больших
высот, порядка 10 метров — не очень актуально по описанной в «линейных
светильниках» причине.

К тому же, такие светильники, обычно, дают равномерный «световой круг» под
собой, а как говорилось выше, задача у нас в равномерном освещении
продолговатых проходов.



Проблему правильного распределения света от светодиода эффективнее всего решает
линза, линзовый модуль (вторичная оптика).

На «кастрюлях» она обычно служит
для сужения угла светораспределения со стандартных 120 градусов, до 90 или 60
(самые частые). Данные углы оптимальны для заливки светом поверхностей,
освещаемых с большой монтажной высоты, например для освещения высоких складов
напольного хранения.

Модификации с такими линзами намного эффективнее своих не линзованных аналогов,
однако, не идеально решают проблему освещения стеллажного склада.

Эффективные светильники для складов стеллажного хранения.

Светильники  светодиодные для складов стеллажного хранения – специальные

Светильник светодиодный пылевлагозащищенный PPI-01 150w

Это светильники, чаще
продолговатой формы, имеющие специализированные линзовые модули (ассиметричные),
эффективно распределяющие свет светодиодов не симметрично, относительно корпуса
светильника.

В плоскости , проходящей вдоль корпуса светильника, угол светораспределения должен быть 120 и более градусов, причём большая часть света должна уходить именно на крайние части диаграммы светораспределения светильника (КСС – кривая силы света) – это визуальное представление распределения света вокруг светильника.

В плоскости , проходящей поперёк корпуса светильника, угол светораспределения должен быть около 60 градусов, можно и меньше, главное не переборщить, иначе верхняя часть стеллажа останется в тени.

Именно такие КСС позволяют направить свет именно в те точки пространства, которые необходимы, что позволяет эффективно освещать помещение и размещать светильники значительно шире, чем стандартные «кастрюли». Выгода очевидна: монтажные точки, проводка, работа, обслуживание, потребление.

Подобные светильники – квинтэссенция всех технологий, описанных выше, то, чем светодиоды и светильники на их основе действительно сильны – нишевое эффективное использование.
Применять такие системы без помощи специалистов или определённых познаний не желательно, люди часто ошибаются поворачивая корпуса не в ту сторону или располагая светильники не достаточно эффективно, получая пересвет, недосвет, пятна, и упуская выгоду их применения.

Экспресс проект-сравнение

ВНИМАНИЕ:

Одно из популярных решений — использование светодиодных прожекторов.

90% прожекторов на рынке имеют пульсацию порядка 100!
Данная пульсация не нормируется при применении светильника для наружного освещения, но она весьма ощутима.
Если на складе нет постоянного пребывания персонала, это допустимо.
Если же на складе работает персонал, рекомендую озаботиться их здоровьем и уточнить коэффициент пульсации светильника или прожектора, если он более 20 — применение светильника для склада не желательно.

Надеюсь, эта статья поможет Вам сделать правильный выбор светильника или специалиста, для решения Вашей задачи.

Нужна консультация или расчёты – обращайтесь!

Спасибо за внимание!



Просьба поделиться статьёй с друзьями и коллегами – это очень поможет развитию
ресурса.
